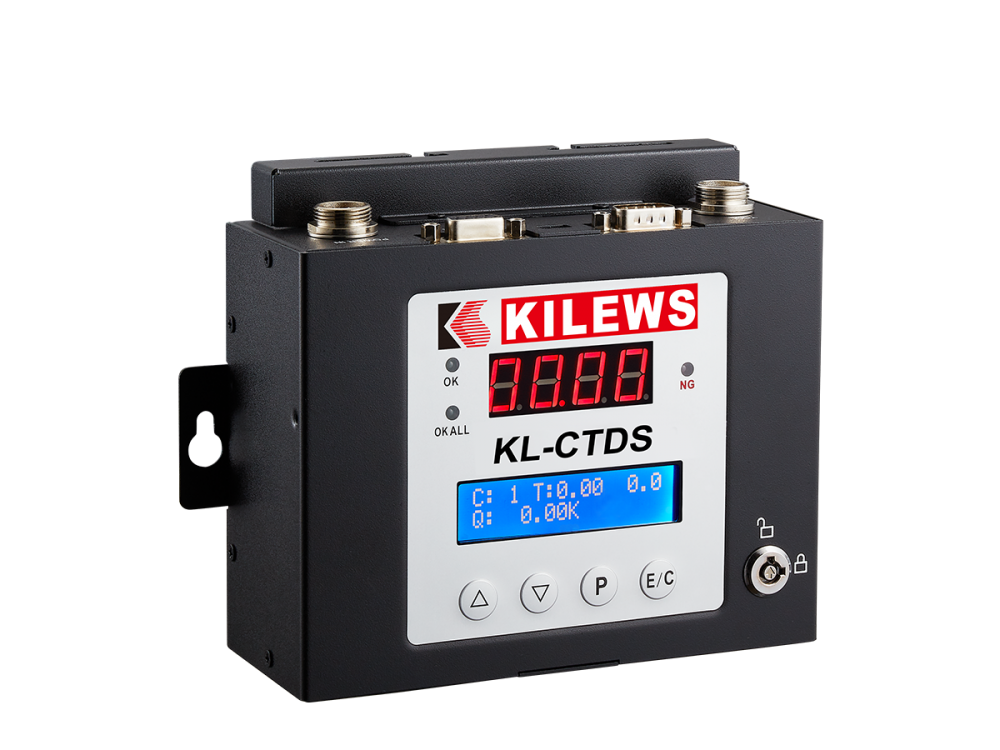

KL-CTDS系列智慧扭力显示器型号: KL-CTDS

奇力速,智慧拧紧设备,KL-CTDS系列,智慧扭力显示器型号: KL-CTDS

服务承诺：一年保修产品终身服务免收服务费服务随叫随到

销售热线：13332641505

购买咨询在线订购

产品特色：

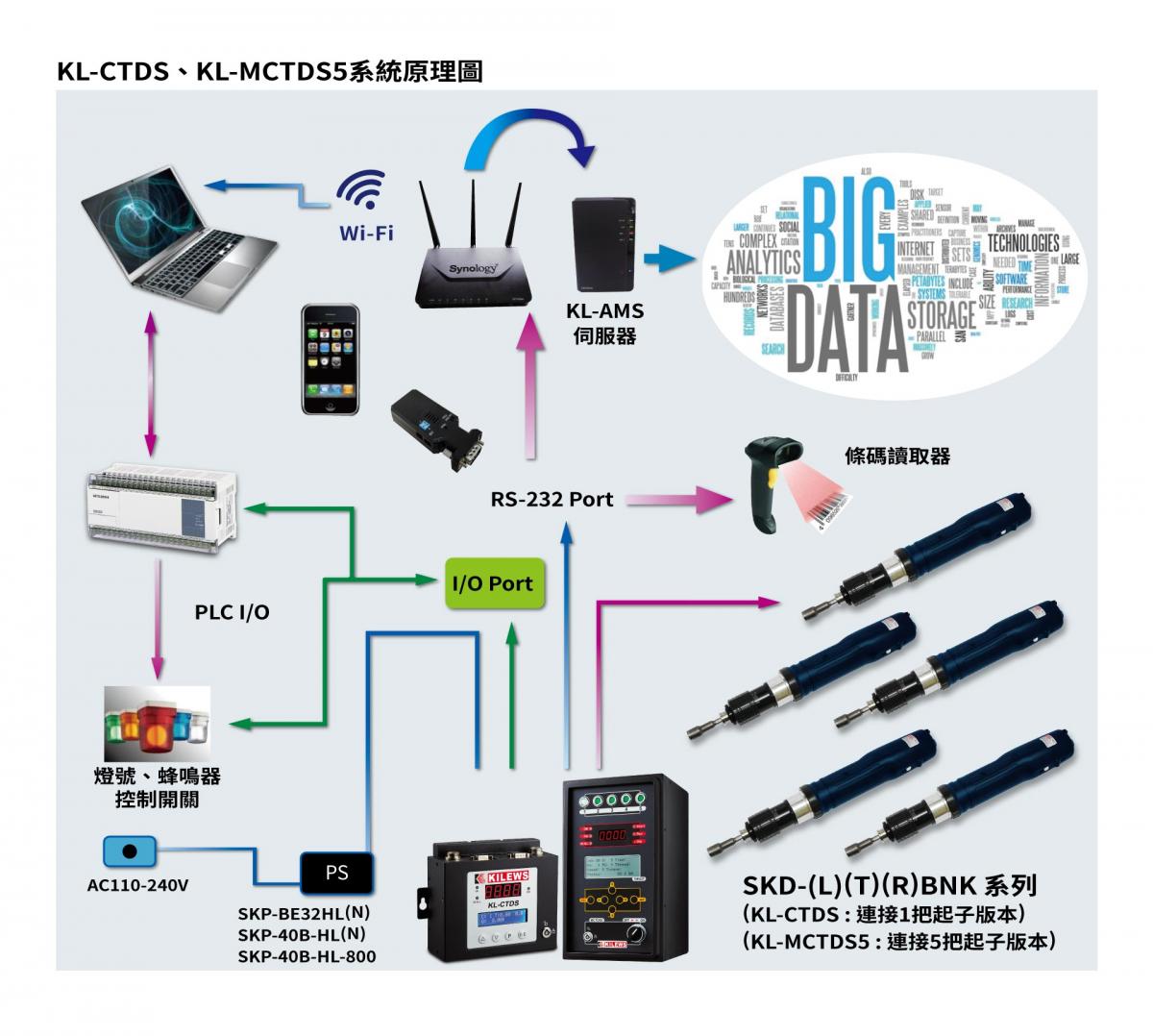

在工业4.0时代，作业所需的资料搜集及统合汇整是必须有的，为了日新月异的工具演化及需求，奇力速研发的KL-CTDS，结合扭力显示及多功能防错检测判断、筛选扭力值、螺丝圈数、螺丝锁付时间长短、使用电脑控管，达到警报锁付及提示功能，能更有效掌握控管锁附螺丝的生产作业品管，并且提供资料输出的通讯协定，能上传、存取、结合自动化设备(PLC)，让每次作业的资讯能够立即储存控管，利于往后数据资料追踪。

‧四位七段显示扭力数值。
‧16X2 LCM显示功能参数。
‧钥匙和内建密码保护功能﹐避免
‧人为的误触与调整。
‧智慧计数模式(正转/反转) 。
‧缓启动时间(0.0~9.9秒) 。
‧缓启动转速(10%~90%,L1~L9) 。
‧工件到位确认(开启/关闭) 。
‧锁附螺丝圈数范围设定。
‧讯号输出方式(mos-relay)
‧RS-232串列埠资料输出储存及
‧Bar code scanner运用。
‧99组数据资料储存。
‧锁附时间范围设定。
‧锁附扭力范围设定。
‧错误代码显示。
‧自动学习模式。
‧扭力单位切换设定。
‧扭力补偿值设定。
‧外部输入启动控制。
‧外部输入反转控制。
‧外部输入禁止控制。
‧外部输入确认控制。

规格表：

型号	KL-CTDS
输入电压	DC32V/40V
I/O输出电压	DC24V50mA/ 12V100mA
计数	1-250
计数方式	正数／倒数
缓启动设定时间	0~9.9秒
缓启动速度设置	L0:100%,10%~90% L1~L9段数设定
检测停止时间	0.00~9.99秒
检测扭力值	0.00-550.00kgf.cm
检测螺纹圈数	0.0~999.9
外部连接输入	启动/反转/禁止启动/ 确认/清除/工件到位/重置工序
外部连接输出	OK／NG／OKALL／STOP
串列埠	RS-232X2
装配管理	KL-DAS／KL-AMS

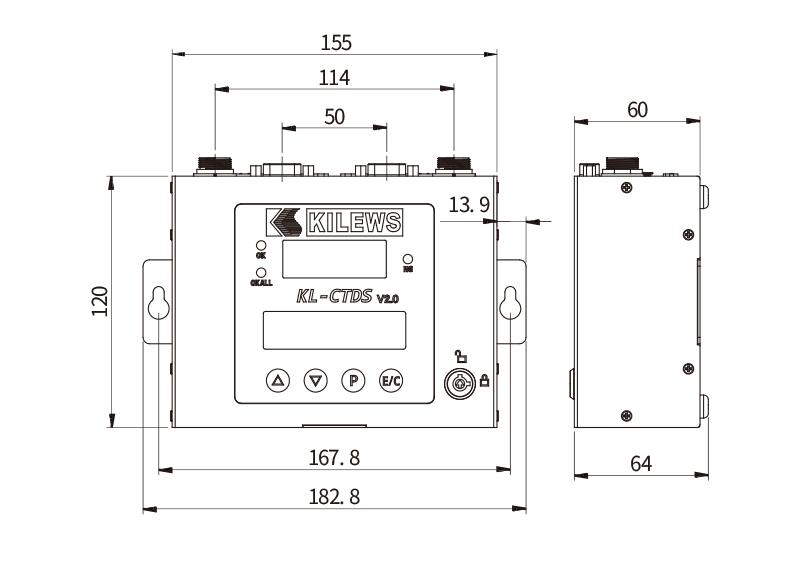

外部尺寸	155X120X60(mm)
重量(g)	630g
适用型号	SKD-BNK200系列 SKD-BNK500系列 SKD-BNK800系列 SKD-BNK900系列 SKD-RBNK系列 SKD-TBNK系列 SKD-LRBNK系列

※内容较长，请左右滑动阅读表格

SKD-BNK系列搭配智慧扭力显示器

型号

扭力(kgf.cm)

扭力

(Lbf.in)

扭力

(Nm)

精度

(%)

空转速(rpm)

适用螺丝直径(mm)

机械牙

适用螺丝直径(mm)

自攻牙

重量

(g)

长度

(mm)

适用电源控制器

适用起子头

SKD-BNK203L

0.2~3.5

0.18~3.08

0.02~0.34

±3%

1000

700

1.0~2.3

1.0~2.0

330

185

SKP-BE32HL(N)

B9.5、C

SKD-BNK203 LS5

0.2~3.5

0.18~3.08

0.02~0.34

±3%

500

350

1.0~2.3

1.0~2.0

330

185

SKP-BE32HL(N)

B9.5、C

SKD-BNK203 LS6

0.2~3.5

0.18~3.08

0.02~0.34

±3%

370

260

1.0~2.3

1.0~2.0

330

185

SKP-BE32HL(N)

B9.5、C

SKD-BNK203LS7

0.2~3.5

0.18~3.08

0.02~0.34

±3%

230

160

1.0~2.3

1.0~2.0

330

185

SKP-BE32HL(N)

B9.5、C

SKD-BNK207L

0.5~7

0.44~6.16

0.05~0.69

±3%

1000

700

1.4~2.6

1.4~2.3

330

185

SKP-BE32HL(N)

B9.5、C

SKD-BNK210L

1~10

0.88~8.8

0.10~0.98

±3%

1000

700

1.6~3.0

1.6~2.6

330

185

SKP-BE32HL(N)

B9.5、C

SKD-BNK210P

2~10

1.76~8.8

0.2~0.98

±3%

1000

700

1.6~3.0

1.6~2.6

310

230

SKP-BE32HL(N)

B9.5、C

型号

扭力

(kgf.cm)

扭力

(Lbf.in)

扭力

(Nm)

精度

(%)

空转速(rpm)

适用螺丝直径(mm)

机械牙

适用螺丝直径(mm)

自攻牙

重量

(g)

长度

(mm)

适用电源控制器

适用起子头

SKD-BNK203LM

0.2~3.5

0.18~3.08

0.02~0.34

±3%

1000

700

1.0~2.3

1.0~2.0

482

260

SKP-BE32HL(N)

B9.5、C

SKD-BNK207LM

0.5~7

0.44~6.16

0.05~0.69

±3%

1000

700

1.4~2.6

1.4~2.3

482

260

SKP-BE32HL(N)

B9.5、C

SKD-BNK210LM

1~10

0.88~8.8

0.10~0.98

±3%

1000

700

1.6~3.0

1.6~2.6

482

260

SKP-BE32HL(N)

B9.5、C

型号

扭力(kgf.cm)

扭力

(Lbf.in)

扭力

(Nm)

精度

(%)

空转速(rpm)

适用螺丝直径(mm)

机械牙

适用螺丝直径(mm)

自攻牙

重量

(g)

长度

(mm)

适用电源控制器

适用起子头

SKD-BNK512L

1.5~12

1.33~10.44

0.15~1.18

±3%

1000

700

1.6~3.0

1.6~2.6

520

235

SKP-BE32HL(N)

A、B、C、D

SKD-BNK512P

2~12

1.76~10.56

0.19~1.18

±3%

1000

700

1.6~3.0

1.6~2.6

520

235

SKP-BE32HL(N)

A、B、C、D

SKD-BNK512LF

1.5~12

1.32~10.56

0.15~1.18

±3%

2000

1.6~3.0

1.6~2.6

520

235

SKP-BE32HL(N)

A、B、C、D

SKD-BNK512PF

2~12

1.76~10.56

0.19~1.18

±3%

2000

1.6~3.0

1.6~2.6

520

235

SKP-BE32HL(N)

A、B、C、D

SKD-BNK517LF

3~17

2.64~14.96

0.29~1.67

±3%

2000

1.6~3.0

1.6~2.6

520

235

SKP-BE32HL(N)

A、B、C、D

SKD-BNK517PF

3~17

2.64~14.96

0.29~1.67

±3%

2000

1.6~3.0

1.6~2.6

520

235

SKP-BE32HL(N)

A、B、C、D

SKD-BNK519L

3~19

2.57~16.46

0.29~1.86

±3%

1000

700

2.3~3.5

2.3~3.0

520

235

SKP-BE32HL(N))

A、B、C、D

SKD-BNK519P

3~19

2.57~16.46

0.29~1.86

±3%

1000

700

2.3~3.5

2.3~3.0

520

235

SKP-BE32HL(N))

A、B、C、D

型号l

扭力

(kgf.cm)

扭力

(Lbf.in)

扭力

(Nm)

精度

(%)

空转速(rpm)

空转速

(rpm)

适用螺丝直径

(mm)

机械牙

适用螺丝直径

(mm)

自攻牙

重量

(g)

长度

(mm)

适用电源控制器

适用起子头

SKD-BNK512LM

2.5~12

2.2~10.44

0.25~1.18

±3%

1000

700

1.6~3.0

1.6~2.6

740

323

SKP-BE32HL(N)

A、B、D

SKD-BNK512LFM

2.5~12

2.2~10.44

0.25~1.18

±3%

2000

1.6~3.0

1.6~2.6

740

323

SKP-BE32HL(N)

A、B、D

SKD-BNK517LFM

3~17

2.64~14.96

0.29~1.67

±3%

2000

1.6~3.0

1.6~2.6

740

323

SKP-BE32HL(N)

A、B、D

SKD-BNK519LM

3~19

2.57~16.46

0.29~1.86

±3%

1000

700

2.3~3.5

2.3~3.0

740

323

SKP-BE32HL(N)

A、B、D

型号	扭力(Nm) (硬结合)	扭力(Nm) (软结合)	精度 (%)	空转速(rpm) HI	空转速(rpm) LO	适用螺丝直径(mm) 机械牙	适用螺丝直径(mm) 自攻牙	重量 (g)	长度 (mm)	适用电源控制器	适用起子头
SKD-BNK830L	0.98~2.94	0.98~2.35	±3%	1000	-	2.6~4.0	2.6~3.5	790	290	SKP-40B-HL(N)	A、B
SKD-BNK830P	0.98~2.94	0.98~2.35	±3%	1000	-	2.6~4.0	2.6~3.5	790	290	SKP-40B-HL(N)	A、B
SKD-BNK850L	1.96~4.90	1.96~3.92	±3%	1000	-	4.0~5.0	≤ 4	790	290	SKP-40B-HL(N)	B
SKD-BNK850P	1.96~4.90	1.96~3.92	±3%	1000	-	4.0~5.0	≤ 4	790	290	SKP-40B-HL(N)	B

型号

扭力(Nm)

(硬结合)

扭力(Nm)

(软结合)

精度

(%)

空转速(rpm)

适用螺丝直径(mm)

机械牙

适用螺丝直径(mm)

自攻牙

重量

(g)

长度

(mm)

适用电源控制器

适用起子头

SKD-BNK830LM

0.98~2.94

0.98~2.35

±3%

1000

2.6~4.0

2.6~3.5

1135

340

SKP-40B-HL(N)

SKD-BNK850LM

1.96~4.90

1.96~3.92

±3%

1000

4.0~5.0

≤ 4

1135

340

SKP-40B-HL(N)

型号	扭力(Nm) (硬结合)	扭力(Nm) (软结合)	精度 (%)	空转速(rpm) HI	空转速(rpm) LO	适用螺丝直径(mm) 机械牙	适用螺丝直径(mm) 自攻牙	重量 (Kg)	长度 (mm)	适用电源控制器	适用起子头
SKD-BNK960L	2~6	2~4.8	±5%	1000	-	4.0~5.0	≤ 4	1.03	308	SKP-40B-HL-800 / SKP-40BHL-800N	B
SKD-BNK960P	2~6	2~4.8	±5%	1000		4.0~5.0	≤ 4	1.03	310	SKP-40B-HL-800 / SKP-40BHL-800N	B
SKD-BNK990L	3~9	3~7.2	±5%	1000		≤ 6	≤ 5	1.03	308	SKP-40B-HL-800 / SKP-40BHL-800N	B
SKD-BNK990P	3~9	3~7.2	±5%	1000		≤ 6	≤ 5	1.03	310	SKP-40B-HL-800 / SKP-40BHL-800N	B
SKD-BNK9120L	6~12	6~9. 6	±5%	880		≤ 8	≤ 6	1.03	308	SKP-40B-HL-800 / SKP-40BHL-800N	B
SKD-BNK9120P	6~12	6~9.6	±5%	880		≤ 8	≤ 6	1.03	310	SKP-40B-HL-800 / SKP-40BHL-800N	B

型号	扭力(Nm) (硬结合)	扭力(Nm) (软结合)	精度 (%)	空转速(rpm) HI	空转速(rpm) LO	适用螺丝直径(mm) 机械牙	适用螺丝直径(mm) 自攻牙	重量 (Kg)	长度 (mm)	适用电源控制器	适用起子头
SKD-RBNK60L	2~6	2~4.8	±5%	1200	-	4.0~5.0	≤ 4	1.25	315	SKP-40B-HL-800 / SKP-40BHL-800N	B、W3/8”
SKD-RBNK60P	2~6	2~4.8	±5%	1200	-	4.0~5.0	≤ 4	1.25	315	SKP-40B-HL-800 / SKP-40BHL-800N	B、W3/8”
SKD-RBNK90L	3~9	3~7.2	±5%	900	-	5.0~6.0	≤ 4.5	1.25	315	SKP-40B-HL-800 / SKP-40BHL-800N	B、W3/8”
SKD-RBNK90P	3~9	3~7.2	±5%	900	-	5.0~6.0	≤ 4.5	1.25	315	SKP-40B-HL-800 / SKP-40BHL-800N	B、W3/8”
SKD-RBNK120L	4~12	4~9.6	±5%	600	-	≤ 8	≤ 6	1.25	315	SKP-40B-HL-800 / SKP-40BHL-800N	B、W3/8”
SKD-RBNK120P	4~12	4~9.6	±5%	600	-	≤ 8	≤ 6	1.25	315	SKP-40B-HL-800 / SKP-40BHL-800N	B、W3/8”
SKD-RBNK120LF	4~12	4~9.6	±5%	880	-	≤ 8	≤ 8	1.25	315	SKP-40B-HL-800 / SKP-40BHL-800N	B、W3/8”
SKD-RBNK120PF	4~12	4~9.6	±5%	880	-	≤ 8	≤ 8	1.25	315	SKP-40B-HL-800 / SKP-40BHL-800N	B、W3/8”
SKD-RBNK180L	6~18	6~14.4	±5%	370	-	≤ 10	≤ 8	1.25	315	SKP-40B-HL-800 / SKP-40BHL-800N	B、W3/8”
SKD-RBNK180P	6~18	6~14.4	±5%	370	-	≤ 10	≤ 8	1.25	315	SKP-40B-HL-800 / SKP-40BHL-800N	B、W3/8”
SKD-RBNK180LF	6~18	6~14.4	±5%	600	-	≤ 10	≤ 8	1.25	315	SKP-40B-HL-800 / SKP-40BHL-800N	B、W3/8”
SKD-RBNK180PF	6~18	6~14.4	±5%	600	-	≤ 10	≤ 8	1.25	315	SKP-40B-HL-800 / SKP-40BHL-800N	B、W3/8”
SKD-RBNK250L	8~25	8~20	±5%	370	-	≤ 10	≤ 8	1.25	315	SKP-40B-HL-800 / SKP-40BHL-800N	B、W3/8”
SKD-RBNK250P	8~25	8~20	±5%	370	-	≤ 10	≤ 8	1.25	315	SKP-40B-HL-800 / SKP-40BHL-800N	B、W3/8”
SKD-RBNK250LF	8~25	8~20	±5%	550	-	≤ 10	≤ 8	2.2	380	SKP-40B-HL-800 / SKP-40BHL-800N	B、W3/8”
SKD-RBNK250PF	8~25	8~20	±5%	550	-	≤ 10	≤ 8	2.2	380	SKP-40B-HL-800 / SKP-40BHL-800N	B、W3/8”
SKD-RBNK350L	12~35	12~28	±5%	350		≤ 12	≤ 10	2.2	380	SKP-40B-HL-800 / SKP-40BHL-800N	B、W3/8”、W1/2”
SKD-RBNK350P	12~35	12~28	±5%	350		≤ 12	≤ 10	2.2	380	SKP-40B-HL-800 / SKP-40BHL-800N	B、W3/8”、W1/2”
SKD-RBNK500L	20~50	20~40	±5%	230		≤ 14	≤ 12	2.2	380	SKP-40B-HL-800 / SKP-40BHL-800N	W1/2”
SKD-RBNK500P	20~50	20~40	±5%	230		≤ 14	≤ 12	2.2	380	SKP-40B-HL-800 / SKP-40BHL-800N	W1/2”

型号	扭力(Nm) (硬结合)	扭力(Nm) (软结合)	精度 (%)	空转速(rpm) HI	空转速(rpm) LO	适用螺丝直径(mm) 机械牙	适用螺丝直径(mm) 自攻牙	重量 (Kg)	长度 (mm)	适用电源控制器	适用起子头
SKD-LRBNK50	2~5	2~4	±5%	1200	-	≤ 5	≤ 4	2.5	393	SKP-40B-HL-800 / SKP-40BHL-800N	B9.5、W3/8”
SKD-LRBN75	3~7.5	3~6	±5%	900	-	≤ 6	≤ 4.5	2.5	393	SKP-40B-HL-800 / SKP-40BHL-800N	B9.5、W3/8”
SKD-LRBN100	6~10	6~8	±5%	600		≤ 8	≤ 6	2.5	393	SKP-40B-HL-800 / SKP-40BHL-800N	B9.5、W3/8”
SKD-LRBN100F	6~10	6~8	±5%	880		≤ 8	≤ 6	2.5	393	SKP-40B-HL-800 / SKP-40BHL-800N	B9.5、W3/8”
SKD-LRBN150F	8~15	8~12	±5%	600		≤ 10	≤ 8	2.5	393	SKP-40B-HL-800 / SKP-40BHL-800N	B9.5、W3/8”
SKD-LRBN150	8~15	8~12	±5%	370		≤ 10	≤ 8	2.5	393	SKP-40B-HL-800 / SKP-40BHL-800N	B9.5、W3/8”
SKD-LRBN220	12~22	12~17.6	±5%	370		≤ 10	≤ 8	2.5	393	SKP-40B-HL-800 / SKP-40BHL-800N	B9.5、W3/8”

型号	扭力(Nm) (硬结合)	扭力(Nm) (软结合)	精度 (%)	空转速(rpm) HI	空转速(rpm) LO	适用螺丝直径(mm) 机械牙	适用螺丝直径(mm) 自攻牙	重量 (Kg)	长度 (mm)	适用电源控制器	适用起子头
SKD-TBNK20L	0.3~2.0	0.3~1.6	±5%	1200	-	2.3~3.5	2.3~3.0	0.7	185x150	SKP-40B-HL(N)	A、B
SKD-TBNK30L	0.8~3.0	0.8~2.4	±5%	1200	-	2.6~4.0	2.6~3.5	0.7	185x150	SKP-40B-HL(N)	A、B
SKD-TBNK50L	2~5	2~4	±5%	700		4.0~5.0	≤ 4	0.7	185x150	SKP-40B-HL(N)	A、B
SKD-TBNK30LF	1~3	1~2.4	±5%	3300		2.0~4.0	2.0~3.5	0.7	185x150	SKP-40B-HL-800 / SKP-40BHL-800N	A、B
SKD-TBNK35LF	1.2~3.5	1.2~2.8	±5%	1700		2.6~4.0	2.6~3.5	0.7	185x150	SKP-40B-HL-800 / SKP-40BHL-800N	A、B
SKD-TBNK50LF	2~5	2~4	±5%	1000		4.0~5.0	≤ 4	0.7	185x150	SKP-40B-HL-800 / SKP-40BHL-800N	B
SKD-TBNK70L	2.5~7	2.5~5.6	±5%	850		5.0~6.0	≤ 5	0.7	185x150	SKP-40B-HL-800 / SKP-40BHL-800N	B
SKD-TBNK60L	2~6	2~4.8	±5%	1000		4.0~5.0	≤ 4	1.2	274x160	SKP-40B-HL-800 / SKP-40BHL-800N	B、W3/8”
SKD-TBNK90L	3~9	3~7.2	±5%	800		5.0~6.0	≤ 4.5	1.2	274x160	SKP-40B-HL-800 / SKP-40BHL-800N	B、W3/8”
SKD-TBNK120L	4~12	4~9.6	±5%	550		≤ 8	≤ 6	1.2	274x160	SKP-40B-HL-800 / SKP-40BHL-800N	B、W3/8”
SKD-TBNK180L	6~18	6~14.4	±5%	350		≤ 10	≤ 8	1.2	274x160	SKP-40B-HL-800 / SKP-40BHL-800N	B、W3/8”
